威勝DTSD341-MB4三相四線電子式多功能電能表工作原

　　1.1 概述

　　DSSD341-MB4型三相電子式多功能電能表是新一 代智能型高科技電能計量產品，符合 GB/T17215.321-2008、GB/T17215.322-2008、 GB/T17215.323-2008 和 DL/T614-2007 等電能表有關標準，采用 DL/T645-2007 通信規約。

　　1.2 工作原理簡述

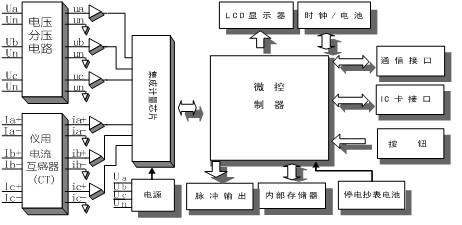

　　本產品由電流互感器、集成計量芯片、微控制器、溫補實時時鐘、數據接口設備和人機接口設備組成。集成計量芯片將來自電壓分壓，電流互感器的模擬信號轉換為數字信號， 并對其進行數字積分運算，從而精確地獲得有功電能和無功電能，微控制器依據相應費率 和需量等要求對數據進行處理。其結果保存在數據存儲器中，并隨時向外部接口提供信息 和進行數據交換，其原理框圖如圖 1 所示。
