威勝dtsd341三相四線電能表接線圖下載

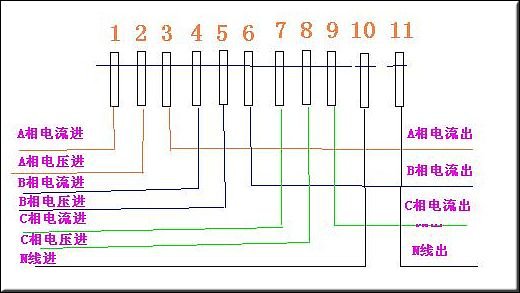

　　今天小編為大家分享的是威勝dtsd341三相四線電能表接線圖。首先應注意的是各電流互感器的電流測量取樣必須與其電壓取樣保持同相，即1、2、3為一組;4、5、6 為一組;7、8、9 為一組。

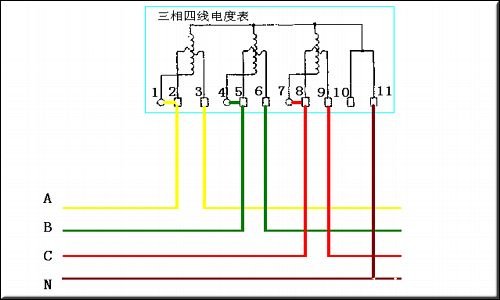

　　不帶電流互感器的三相四線電能表接線圖

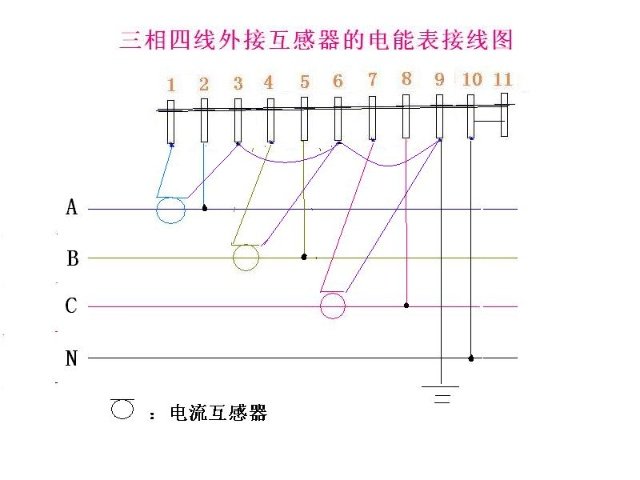

　　帶電流互感器的三相四線電能表接線

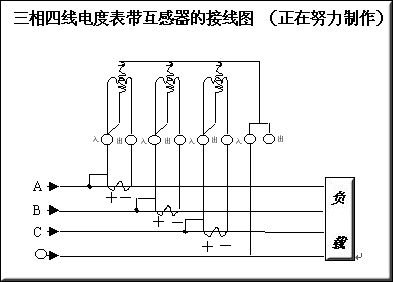

　　三相四線電能表帶互感器的接線圖
