三相電能表安裝方法及注意事項

三相電能表安裝方法及注意事項

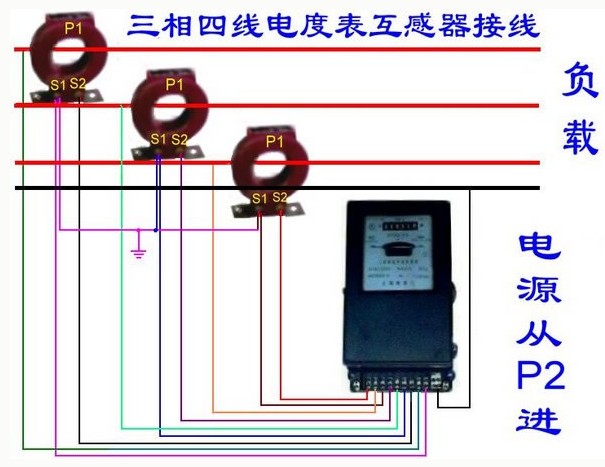

三相電能表安裝方法如下圖

三相電表使用安裝注意事項有以下幾點：

1 電表在出廠時經檢驗合格，并加封鉛印，可安裝使用，如無鉛封或貯存過久，應請有關部門重新校驗加封，方可安裝使用。

2 電表應垂直、不傾斜安裝在干燥通風的地方，安裝電表的底板應固定在堅固耐火，不易振動的墻上，電表高度約1.8m左右。

3 按線路圖接線，擰緊接線螺釘，并緊固一下端扭盒內連接板。

4經互感器接入式電表其示數須乘以變比后，才是實際電能數。

5 一表一卡：用戶持有的IC卡不能互換，遺失時應到供電部門（即售電處）補購一張。

6 購電準備：用戶須將IC卡插入卡座一次，便于將表內數據送回計算機數據庫。

7 購電方式：售電時，將IC卡插入IC卡讀寫器，同時操作計算機，將用戶編號，預購電量，限容方式及限定功率等加密寫入IC卡。

8電卡使用：將購電卡插入卡座內，如是有效卡，則電表自動將數據讀入表內，LCD表顯示屏依次顯示：購電量、總購電量、電表次數、報警電量、賒欠限量、限容功率。然后取卡，妥善保存電卡。

9 運行顯示：電表運行過程中，液晶屏輪流顯示表內剩余電量及總用電量。

10 超容報警：電表運行過程中，如“報警指示燈”快速閃爍顯示，則警告用戶已超容用電；如該用戶被設置為超容斷電限容方式，則超容用電30秒后,將拉閘3分鐘，并以倒計時方式顯示(180秒)恢復供電時間；如用戶插卡響應可立即恢復供電。

11 囤積限量：如果購電量+剩余電量>囤積電量（10000kWh），則購電量不讀入，顯示器顯示“剩余限量”提示，卡內電量仍有效。

12 預警提醒：當表內剩余電量小于“報警電量”的2倍時，“報警指示燈”將閃爍（間隔為1秒）顯示提醒用戶購電，此時如用戶插卡響應，“報警指示燈”閃爍間隔變?yōu)?秒，可以避免斷電警告。

13 斷電警告：如在預警提醒時用戶未插卡響應，則當剩余電量為用戶約定的報警電量（或本次購電量的10%）時，電表拉閘斷電警告，顯示“拉閘”提示符，此時將IC卡在卡座上插一次即恢復供電。如果拉閘后找不到本表IC卡，可借用鄰居IC卡插入，以恢復供電。

14 購電提醒：當表內剩余電量小于“報警電量”時，“報警指示燈”將常亮提醒。

15 故障申報：剩余電量顯示為零或負值時，顯示“拉閘”提示符，如電表仍繼續運行，用戶應立即購電，并主動向供電部門反映情況。
