載波電表與單相電子式接線電表接線區別 以威勝電表產品為例
2022-06-10
威勝單相載波電表DDZY102-Z、威勝單相電子式電表與威勝集中器接線時有哪些不同？
威勝載波電表DDZY102-Z是具有載波抄表功能的電表，威勝載波電表DDZY102-Z和威勝電子式電表DDS102-T1之間有什么區別呢？威勝載波DDZY102-Z電表與485電表DDS102-T1之間的區別是不需要通過專線采集數據，單相電子式電表與單相載波電表的接線方式相同，但由于數據傳輸方式的不同，與集中器的接線方法也不同。究竟單相載波電表、單相電子式電表與集中器的接線有哪些區別，小編就帶大家一起看看吧！

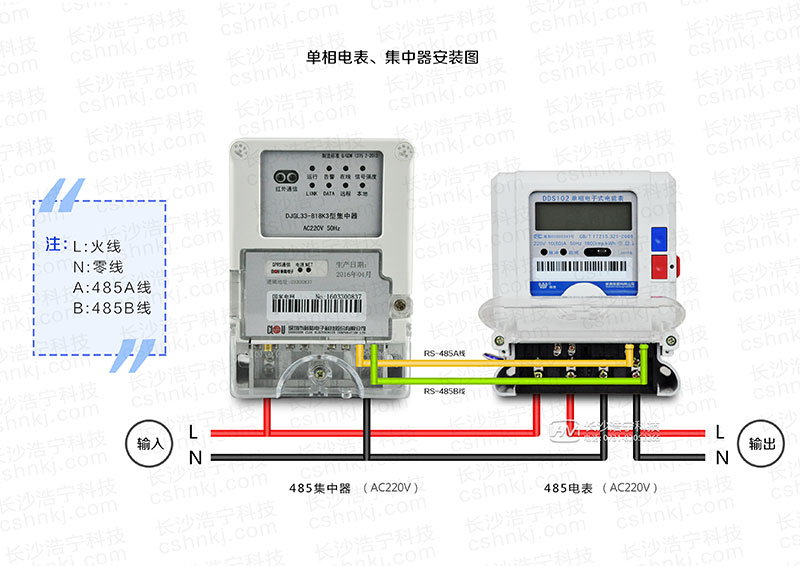

下圖為單相電子式電表和集中器的接線圖：
下圖為單相載波電表DDZY102-Z和集中器的接線圖：
如圖所示，單相電子式電表與集中器接線只需要接火線和零線；而與載波電表接線時，集中器還需要連接A、B相；單相電子式電表傳輸數據需要連接RS-485線，載波電能表則不需要，集抄器通過電力線將信號發送到載波芯片，載波芯片動作后將數據通過電力線返動到集抄器存儲，通過電腦讀取數據。
以上是小編整理的關于“單相載波電表、單相電子式電表與集中器的接線有哪些區別？”的一些內容，更多精彩請關注長沙浩寧科技網站！
