深圳航天泰瑞捷DSZ876電表的紅外和RS-485通訊有什么特點?
2022-06-08

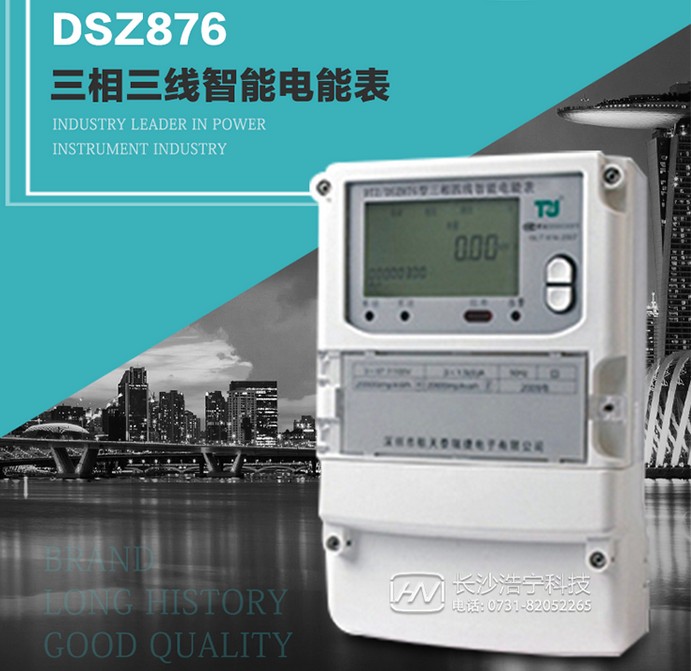

深圳航天泰瑞捷DSZ876三相三線智能電能表，主要功能有：可通過手持紅外抄表機，可讀取電表的各項電量數據，雙RS485通訊口抄表，配合抄表系統。那么紅外和RS485通訊有什么特點呢，下面簡單介紹一下
紅外通道始終是點對點模式；手持終端每次只能與一個電表通訊。由于手持終端不能同時訪問多個電表，因此電表可單方面響應廣播消息。但是，在網絡環境中，這種工作方式會導致嚴重的數據沖突。
RS-485通道的工作情況與之不同。由于網絡中有很多電表(固然不會有一個以上的主機)，沒有電表能夠發送數據包以響應網絡廣播。主機發出一個消息后，主機收發器需要經過一定延時，為接收數據做好預備。
因此，謹慎的措施是在電表響應之前設置一個傳輸延時，以防數據丟失。
紅外通道工作特性，紅外通道按照簡單的音頻調制技術工作。即有紅外光束(38kHz調制頻率，波長850nm)時表示‘0’，無紅外光束表示‘1’。通過MAX3120 CPU中的調制器傳輸紅外線的物理通道很輕易實現，該調制器集成了其中一個定時通道的輸出和其中一個UART通道。
RS-485通道工作特性：RS-485通道有兩個特殊要求，因此比紅外通道更加復雜：RS-485通道采用精確的半雙工通訊，必須與線纜進行電氣隔離。第一個必要條件可以借助于MAXIM的半雙工收發器實現，可達到滿足的效果。第二個必要條件可以通過使用價格低廉的光藕進行電氣隔離，通過使用一個MAXIM的半雙工收發器和價格低廉的光耦實現RS-485通訊。
以上是深圳航天泰瑞捷DSZ876三相三線智能電表的紅外和RS485通訊特點介紹。
