帶互感器三相四線電表接線圖

三相四線電表一般都是要加互感器使用的，一定要配合互感器使用的可以根據電流型號來確定：

一定要加電流互感器的電流規格：5(6)A 、1.5(6)A

可以加電流互感器可以不加互感器的電流規格：10(40)A 、20(80)A 、15(60)A

接下來我們看看三相四線電表接線圖，三相四線電表一般有10個孔。10號孔是用來接零線的。我們看看帶互感器的三相四線電表到底是怎么接線的吧

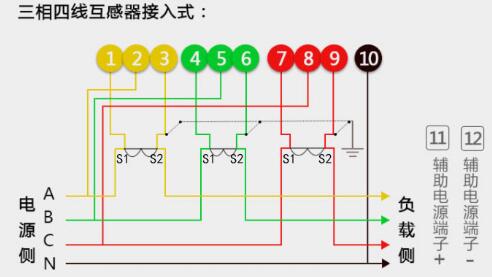

帶互感器三相四線電表接線圖

A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

N黑線一般代表零線，直接接入10號口。

怎么選互感器規格：

只要用互感器將電流變到可以電表電流范圍以內就可以了，互感器主要看倍數，下面我們舉個栗子說明。

電流300安左右，三相電，怎么選電表呢?三相電表最大就是100A的，卻要計量300A的電流，這個時候我們就需要選擇互感器了，可以選擇一個5A的表，在配合一個350/5的電流互感器。

加了互感器的三相四線電表怎么看：

通過互感器的電表，一般電流要大于電表的額定電流就需要用互感器，通過互感器的電表需要知道互感器的規格型號，如果互感器的規格是100/5，那么這個互感器就是20倍，所以這類電表實際電量=讀取數值*互感器倍數。
