三相電表怎么接線

　　三相電表怎么接線呢，三相四線和三相三線電表的接法不一樣，三相四線是接三個互感器，三相三線是接兩個互感器，下面浩寧科技網就來為您具體說說三相電表接線方法。

　　三相四線電表怎么接線

　　一般情況下，電能表接線都必須遵循左進右出的原則。三相電能表有兩種接線方式:

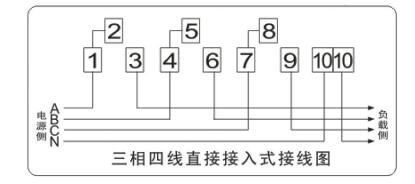

　　一，直接式(100A以下)，即1，4，7，10接三相四線電源A、B、C、N，3，6，9，11接負載端A、B、C、N

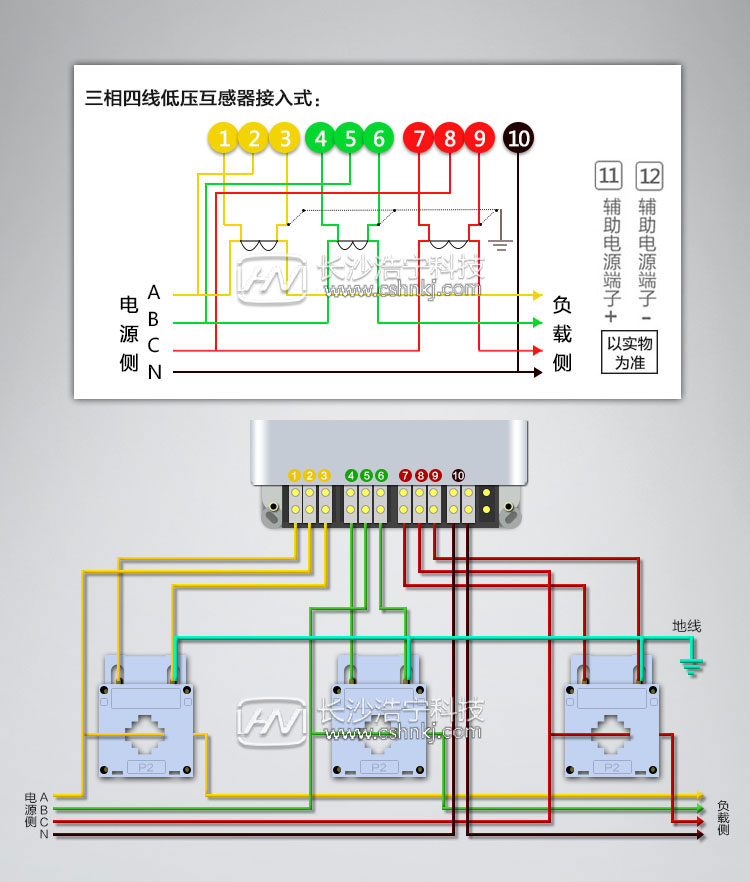

　　二，互感器接法(100A以上)，1，4，7接電流互感器S1端(P1方式);3，6，9 接電流互感器S2端A\B\C\N\;2,5,8,接電源電壓A\B\C\;10腳接電源N，11腳接負載N。

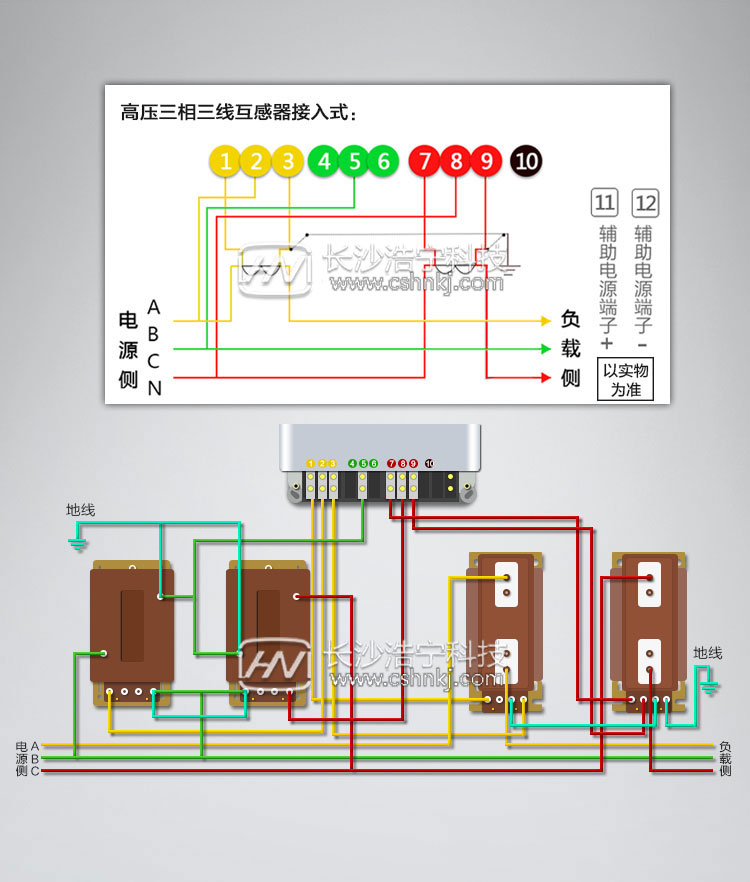

　　三相三線電表怎么接線

　　A黃線電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

　　B綠線電壓線接入5號口，電流線直接接負載

　　C紅線電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。
