威勝DTSD341-MB3-3×57.7/100V；3×220/380V-3×0.3(1.2)A；3×1.5(6)A；3×5(6)A
2025-03-28

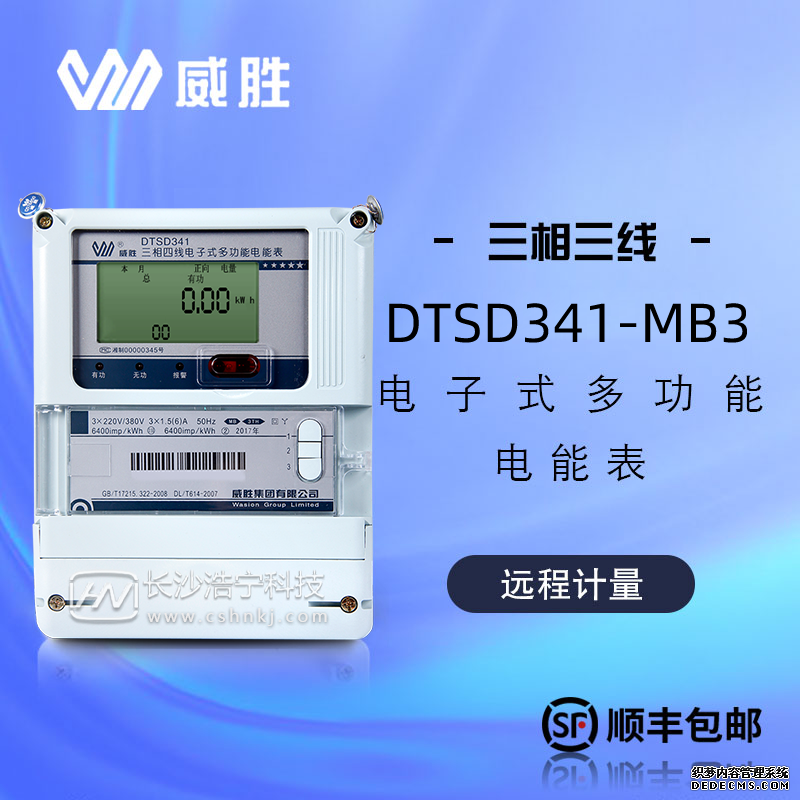

威勝DTSD341 - MB3是一款三相四線電子式多功能電能表，以下是其詳細介紹：
功能特點
1. 電能計量功能：可計量雙向正反向有無功電量、四象限無功等電量，還可測量雙向有功、雙向無功和四象限無功的需量及其發生時間。
2. 參數監測功能：能監測各相電壓、電流實時值，以及三相總及A、B、C各相視在功率、有功功率、無功功率、功率因數及電網頻率，并顯示功率方向。
3. 分時計量功能：可分時計量正反向有功電量、四象限無功電量、組合1和組合2無功電量，支持四象限無功任意組合；還能計量分相正反向有功、感容性無功電量，以及分時計量正反向有功、無功需量及發生時間。
4. 數據存儲功能：可按月儲存上1 - 12月的每月電量數據，也可按月儲存每月的總、尖、峰、平、谷電量等數據。
5. 負荷曲線功能：具有6類數據記錄負荷曲線功能，可在電壓、電流、頻率、功率及功率方向、功率因數、總有無功電量、四象限無功電量、當前需量等數據中任意選擇繪制曲線圖。
6. 顯示功能：采用大屏幕、寬視角液晶顯示，具備豐富的狀態指示和漢字提示符，帶背光，可顯示最近3月的每月電量數據。
7. 防竊電功能：具有開蓋、失壓、失流、斷相、電流不平衡、掉電、清零、逆相序、反向電量計入正向電量等事件記錄功能，防止用戶非法取掉或截斷電壓、電流接線。
8. 數據輸出、通訊功能：可通過按鍵顯示、紅外掌機及RS485通訊接口抄表，配合抄表系統，可抄讀電表的各項電量數據，支持DL/T645 - 1997通訊規約，及modbus規約（可選）。
技術參數
1. 接線方式：三相四線制。
2. 電壓規格：3×57.7/100V；3×220/380V。
3. 電流規格：3×0.3(1.2)A；3×1.5(6)A；3×5(6)A。
4. 精度等級：有功為0.2S、0.5S；無功為2級。
5. 通訊接口：2路RS485接口，遠紅外通訊接口。
6. 產品尺寸：長×寬×厚為220mm×170mm×85mm。
適用范圍
適用于需要高可靠性電能計量需求的發電廠、變電站以及各類企事業單位等場所，能為電力計量和管理提供準確的數據支持。
